Sega Dreamcast Arcade Stick to Jamma

[Mageta the Lion]

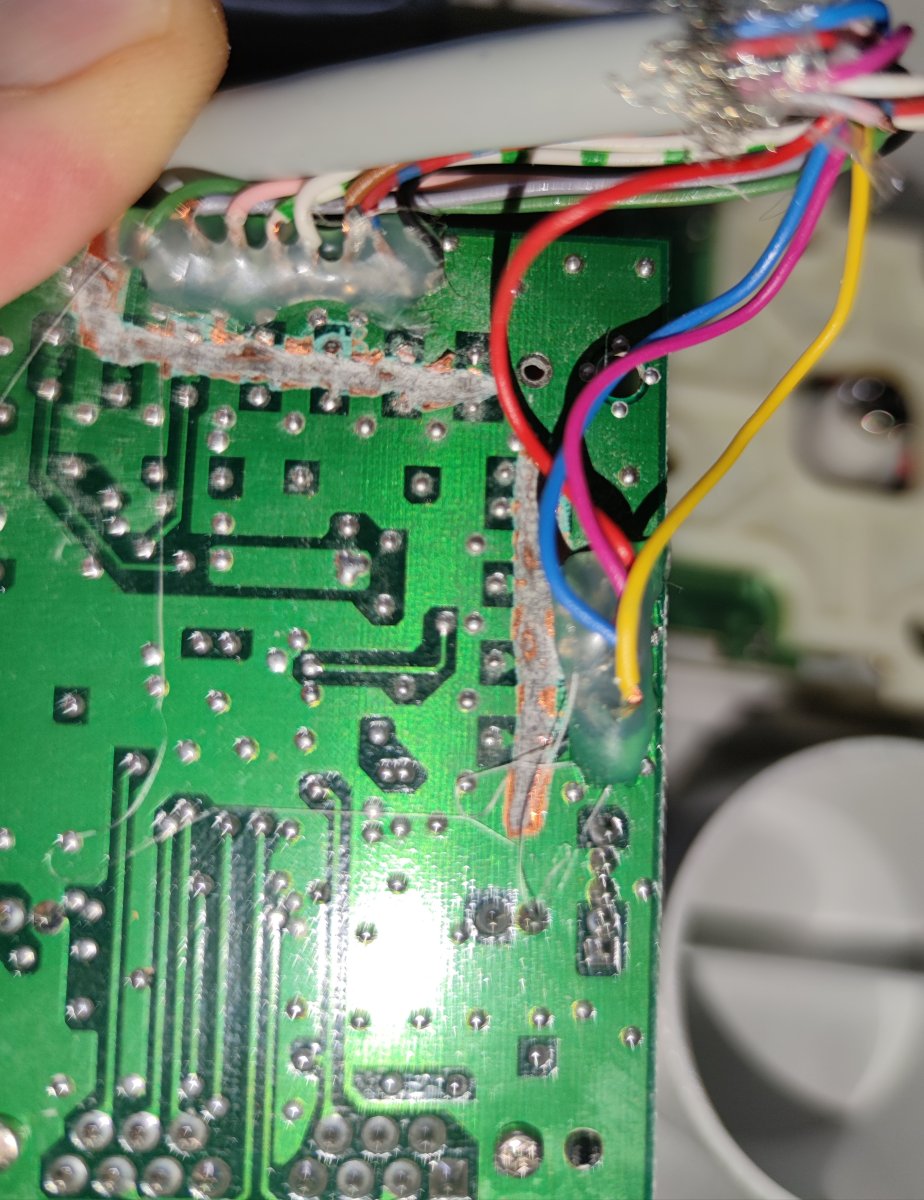

They cut the traces to make the pcb non functional. I assume you soldered the outgoing Cable to the back of the connector?



[draculax1978]

Here..



[Mageta the Lion]

Again i would try to just Connect the start button (Start Button + Ground/Masse) to check if i have basic functionality.



[draculax1978]

Should I solder ground to the start button?Sorry for my English i must use Google Translate iam in Germany



[Mageta the Lion]

Nein am NeoGeo Stecker Lötest du nur Masse und Start, laut deinem Pinout 1 und 11



[draculax1978]

Ah jetzt verstehe ich ok löte alles ab und mache das



[draculax1978]

Nee es dud sich nix.Null

No, the start button does not work



[Mageta the Lion]

Aber mit den anderen Sticks funktioniert es?



[draculax1978]

Ja klar.Perfekt



[draculax1978]

Ja Perfekt.Apollo Stick und Neo Geo Stick Funktionieren Top.Da gibt es doch Unterschiede zwischen Männlich und Weiblich der Stecker?Vieleicht passt dann das Neo Geo Pinout Auf dem Bild nicht?



[Mageta the Lion]

1. Vergewissere dich das du korrekt entsprechend dem pinout gelötet hast.
2. Klingel mal von der Pcb zum Stecker durch.

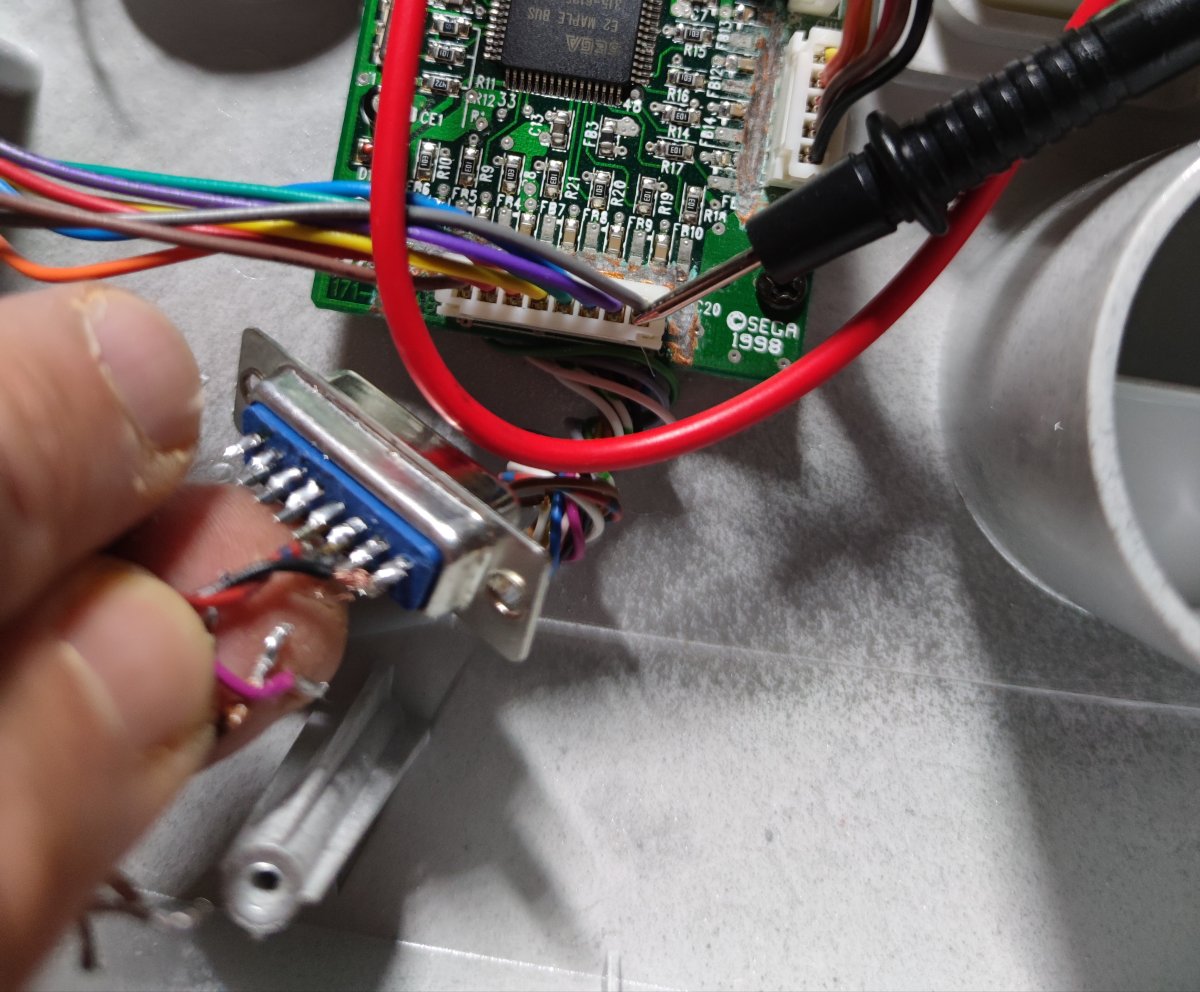

3. Klingel durch von Masse/schwarz zum Button (wie beim stick, dran halten und drücken -> sollte klingeln)



[draculax1978]

1.Ja war Korrekt
2.Jetzt bin ich Verwirrt....Wenn ich auf Grau gehe und dann piepst am Stecker der in die Mak kommt bei Schwarz
3.Die Buttons gegen Masse Klingeln Alle bei Gedrückt halten



[draculax1978]

Das Problem scheint mir Der A Button da dort 3 Kabel Reingehen.Sowohl Braun,Schwarz und Grau gehen in den A Button (Nr 1)



[Mageta the Lion]

Wenn ich das richtig sehe sollte das korrekt sein, das schwarze Kabel an den Buttons geht von einem Button zum nächsten und dann am ende als Graues an die PCB. Ergo sollte das Masse sein und dann muss es sowohl bei schwarz als auch grau klingeln. (Sonnst würde entweder die Buttons oder der Stick nicht funktionieren)



[Mageta the Lion]

Btw. bist du sicher das du das Pinout für den Stecker hast und nicht das für die Buchse?



[samplehunters]

The diagram says that the picture is the solder side

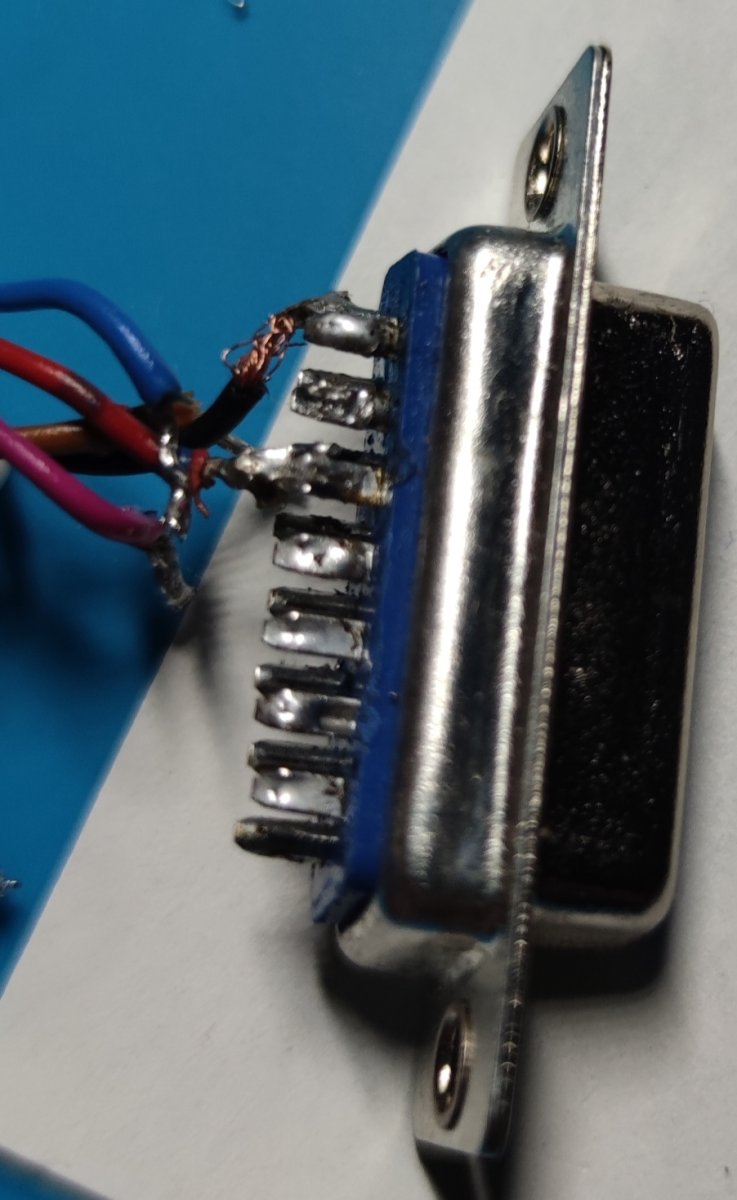

Hello, the diagram is correct but your wiring is reversed. If you look closely at the DB15 connector, it says 8 where you wired Ground.



[draculax1978]

Thanks, that was the mistake. Now everything works!
Thanks All For Help!



[mathewbeall]

Thanks, that was the mistake. Now everything works!
Thanks All For Help!

Cool - I didn't realize they had cut out the board entirely, and its just switches essentially at this point. Good job!
